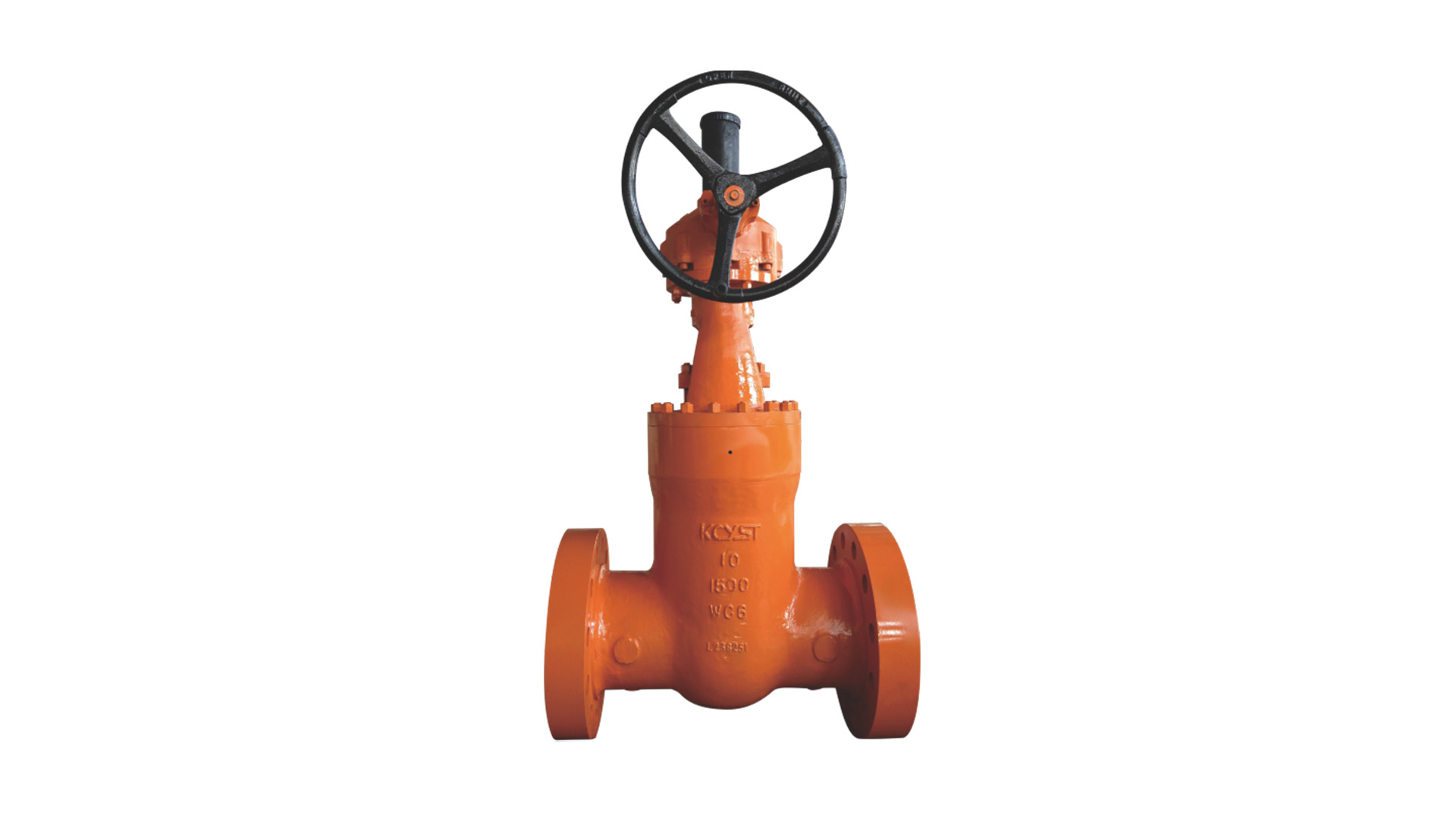

高壓閘閥是一種專門設計用于高壓工況的閥門，其結構和性能特點使其在石油、化工、電力、冶金等工業領域中得到廣泛應用。以下是其結構特點及優勢的詳細分析
一、高壓閘閥的結構特點
1、閥體結構
高強度材料：通常采用整體鍛造工藝（如ASTM A105、A182 F22等合金鋼），確保閥體在高壓下不變形。
緊湊設計：流道呈直通式，減少介質流動阻力，避免湍流對閥體的沖擊。
壓力等級高：設計符合ASME B16.34標準，常見壓力等級為Class 600～Class 2500（PN100～PN420）。
2、閥蓋與密封結構
壓力自緊密封閥蓋：利用介質壓力推動閥蓋與閥體間的密封元件（如柔性石墨環或金屬墊片），壓力越高密封性越強。
法蘭或焊接連接：高壓工況下多采用對焊連接（BW）或法蘭加密封焊，避免泄漏風險。
3、閥桿設計
明桿結構（Rising Stem）：便于直觀判斷閥門開度，閥桿表面鍍硬鉻或氮化處理，提高耐磨性和抗腐蝕性。
防噴出設計：閥桿底部設T形頭或倒密封結構，防止閥桿在高壓下被介質頂出。
4、閘板類型
剛性雙閘板：采用平行式雙閘板結構，通過彈簧或楔塊預緊，在高壓下自動補償密封面磨損，確保緊密貼合。
楔形單閘板：適用于高溫高壓且介質潔凈的工況，通過楔形角度實現自鎖密封。
5、密封面強化
硬質合金堆焊：密封面采用司太立（Stellite）合金或碳化鎢（WC）噴涂，提升耐沖刷和抗擦傷性能。
金屬對金屬密封：適應高壓高溫環境，部分工況可添加柔性石墨墊片輔助密封。
6、驅動方式
齒輪箱或液壓執行機構：高壓閥門操作力矩大，常配備減速齒輪箱、液壓缸或電動執行器，確保啟閉順暢。
二、高壓閘閥的核心優勢
1、卓越的密封性能
通過預緊力和介質壓力雙重作用，密封面在高壓下貼合更緊密。
硬密封結構耐受顆粒介質沖刷，長期使用不易失效。
2、高結構強度與可靠性
鍛造閥體、加厚壁厚設計，可承受極端壓力。
閥桿與閘板采用一體化鍛造或高強度連接，避免斷裂風險。
3、低流阻與節能
全開時流道與管道直徑一致，壓降極小，適合需要高流量、低能耗的管線系統。
4、長壽命與易維護
密封面耐磨設計延長使用壽命，部分閥門可達數萬次啟閉循環。
5、廣泛工況適應性
可處理高溫（如電站主蒸汽閥達550℃）、高壓、腐蝕性介質（適用于雙向密封需求，尤其適合節流工況較少的開關控制。
6、安全合規性
符合API 600、ASME B16.34等國際標準，通過防火安全認證（API 607/6FA），適用于易燃易爆環境。
三、典型應用場景
石油天然氣：井口裝置、長輸管線截?cái)嚅y。
化工：反應釜高壓介質控制、合成氨裝置。
電力：鍋爐給水系統、主蒸汽管道。
核電：主冷卻劑系統隔離閥（需核級認證）。
四、選型注意事項
根據介質特性選擇密封面材質（如硬質合金適用于含顆粒介質）。
高壓工況優先選用鍛造閥體，避免鑄造缺陷風險。
考慮熱膨脹影響，高溫工況需預留閥體與管道補償措施。
高壓閘閥通過針對性設計和材料優化，在嚴苛工況下實現了高密封性、高可靠性及長壽命，是高壓流體控制系統的關鍵部件。
