安全閥是用于鍋爐、管道或壓力容器中，在壓力超過設定值時，通過排放介質來降低壓力，從而保護設備的安全。待壓力恢復正常后，閥門會自動關閉。

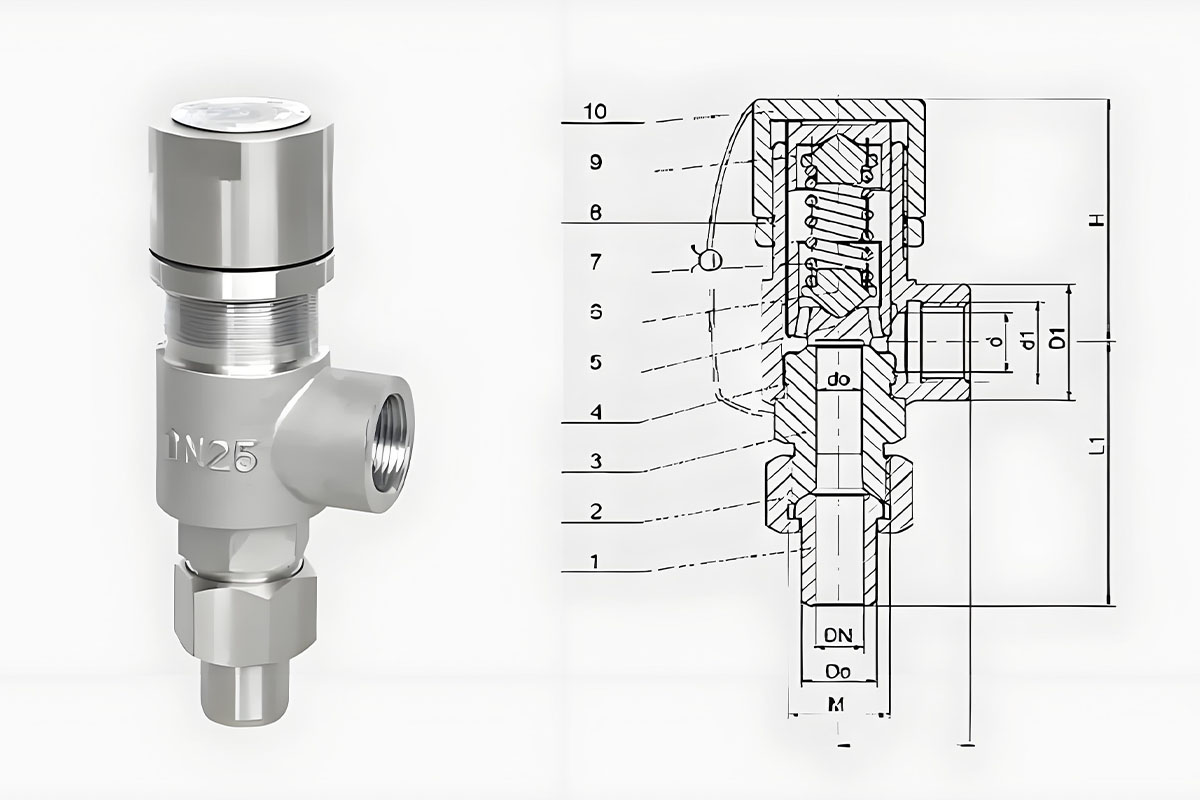

一. 微啟式安全閥
微啟式安全閥的閥瓣開啟高度為閥座喉徑的1/40至1/20，閥瓣開啟高度與壓力成正比。低壓時開啟高度較低，高壓時開啟高度較高，且閥瓣逐漸開啟，隨著壓力降低，閥瓣逐步回座。此類安全閥適用于液體介質、低壓氣體和蒸汽，排量較小。一般情況下，液體不可壓縮，少量排放即可有效降低壓力。
排放面積：等于閥座和閥瓣開啟后形成的圓柱面形或圓錐面形的通道面積。
排量系數：開啟高度為1/40時，排量系數為0.14～0.16；1/20時，排量系數為0.07～0.08。
型號：A21H/Y、A41H/Y、A47H/Y。

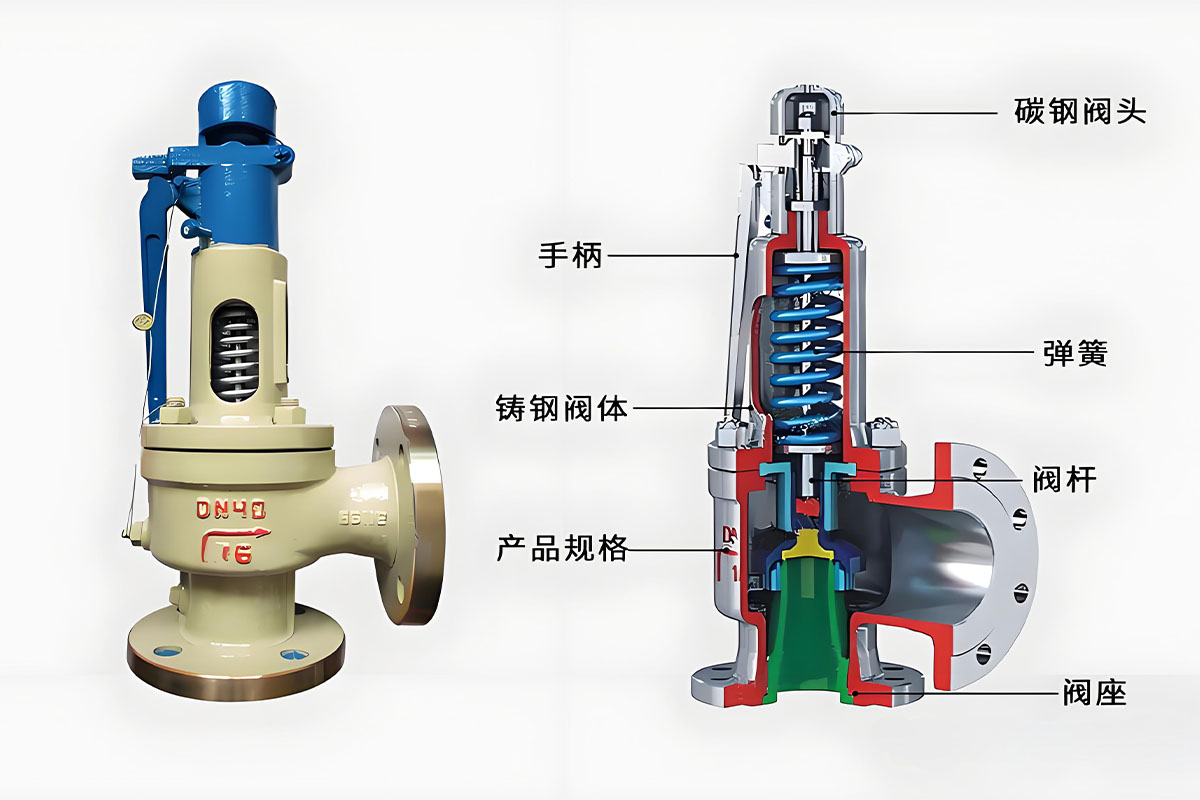

二. 全啟式安全閥
全啟式安全閥的閥瓣開啟高度為閥座喉徑的1/4，排放面積等于流道面積。閥瓣上配有反沖盤，壓力達到設定值時，反沖盤推動閥瓣迅速全開，實現大排量排放。這種設計使得全啟式安全閥能快速降壓，確保設備安全。
排量系數：0.7～0.8，是微啟式安全閥的5～10倍。
閥座縮徑：為公稱通徑小兩檔，例如PN16，閥門通徑DN50，閥座直徑為d=32，出口通徑DN65，比進口通徑大一檔。
結構特點：排放介質的壓力作用于反沖盤，促使閥瓣迅速開啟。閥瓣為突跳式開啟，瞬時回座，排放效率高。
型號：A42H/Y、波紋管式WA42H/Y、A44H/Y、A48H/Y。
三、主要區別
閥瓣開啟高度：微啟式安全閥開啟高度較小（1/40～1/20），全啟式安全閥則較大（1/4）。
排量系數：全啟式安全閥排量系數較大，適合處理蒸汽和氣體等可壓縮介質；微啟式安全閥排量系數較小，適用于液體等不可壓縮介質。
結構設計：全啟式安全閥配有反沖盤，能迅速全開，而微啟式安全閥閥瓣漸進式開啟，排量較小。
微啟式安全閥與全啟式安全閥在結構、排放量以及適用介質等方面存在明顯差異。微啟式適用于低壓液體和蒸汽，排量較??；全啟式適用于高壓氣體和蒸汽，能夠提供更大的排量，快速降壓。
